CircuiTikZ : Tracer des circuits en LaTeX
CircuiTikz
- Bibliothèque LaTeX
- Un outil FOSS développé et maintenu par 4 universitaires européens :
- Massimo Redaelli (Italie, initiateur du projet)
- Deux Stefans : Stefan Lindner et Stefan Erhard (Allemagne, mainteneurs)
- Romano Giannetti (Espagne, professeur d’électronique)
- basée sur Tikz
Installation and setup
Normalement, la bibliothèque est déjà pré-installé en TexLive/MikTex
Il ne faut que simplement l'activer :
\usepackage[european, straightvoltage]{circuitikz}
european, straightvoltage rassurent que les conventions européens sont correctement appliqués.
Quelques bibliothèques supplémentaires peuvent être utiles :
\usepackage{siunitx} % pour afficher les chiffres et unités correctement
\usetikzlibrary{babel} % localisation française compatible avec tikz
En sommaire, un préambule (header) complet rassemble :
\documentclass[border = 1mm]{standalone}
\usepackage[utf8]{inputenc}
\usepackage{siunitx}
\usepackage[european, straightvoltages, RPvoltages]{circuitikz}
\usetikzlibrary{babel}
Démarrez

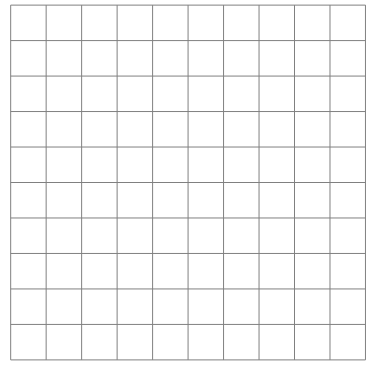

La grillage est utile en débuttant :
\begin{circuitikz}
\draw [help lines, gray, thin] (-5,-5) grid (5,5) [step=0.5]; % retour à la source
\end{circuitikz}
Un simple circuit :
\begin{circuitikz}
\draw [help lines, gray, thin] (5,-5) grid (5,5) [step=0.5]; % retour à la source
\draw (0,0) to [vsource] (4,0); % source de pouvoir
\draw (4,0) -- ++ (0,4); % (coordinate origin) --++ (vector)
\draw (4,4) to [R] (0,4); % resistance
\draw (0,4) -- (0,0); % (position d'origin) -- (position de fin)
\end{circuitikz}

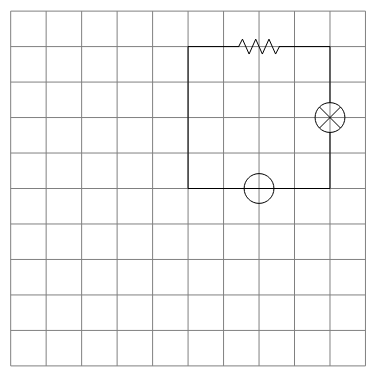

Il est possible de dessiner plusieurs éléments sur la même ligne.
\begin{circuitikz}
\draw [help lines, gray, thin] (-5,-5) grid (5,5) [step=0.5]; % retour à la source
\draw (0,0) to [vsource] (4,0) to[lamp] (4,4) to [R] (0,4) -- (0,0);
\end{circuitikz}
Les éléments

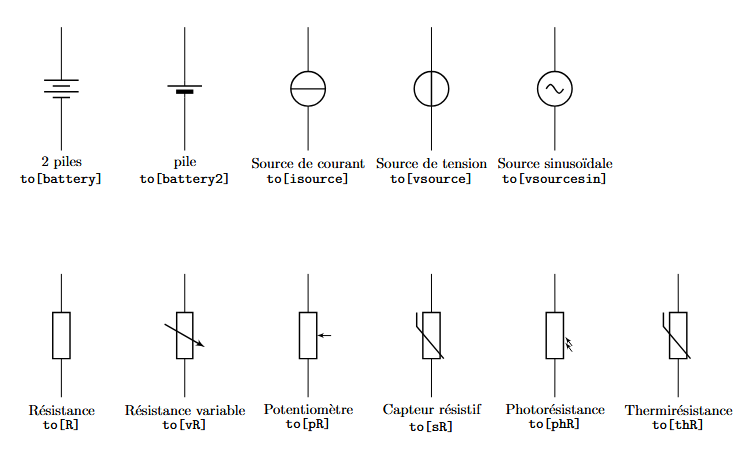

Quelques éléments fréquemment dessinés :
\documentclass{article}
\usepackage[utf8]{inputenc}
\usepackage{siunitx}
\usepackage[european, straightvoltages, RPvoltages]{circuitikz}
\usetikzlibrary{babel}
\usepackage[margin=2cm]{geometry}
\begin{document}
\begin{center}
\begin{circuitikz}[scale=0.8, transform shape]
\draw (0,0) to[battery] (0,3);
\draw (3,0) to[battery2] (3,3);
\draw (6,0) to[isource] (6,3);
\draw (9,0) to[vsourcesin] (9,3);
\draw (12,0) to[vsourcesquare] (12,3);
% Notations below each source
\node at (0,-0.5) {Batterie};
\node at (3,-0.5) {Batterie 2};
\node at (6,-0.5) {Source de courant};
\node at (9,-0.5) {Source sinusoïdale};
\node at (12,-0.5) {Source carrée};
% Deuxième ligne : résistances
\draw (0,-3) to[R] (0,-6);
\draw (3,-3) to[vR] (3,-6);
\draw (6,-3) to[pR] (6,-6);
\draw (9,-3) to[sR] (9,-6);
\draw (12,-3) to[phR] (12,-6);
\draw (15,-3) to[thR] (15,-6);
% Notations sous chaque composant de la 2e ligne
\node at (0,-6.5) {Résistance};
\node at (3,-6.5) {Résistance variable};
\node at (6,-6.5) {Potentiomètre};
\node at (9,-6.5) {Capteur résistif};
\node at (12,-6.5) {Photorésistance};
\node at (15,-6.5) {Thermirésistance};
\end{circuitikz}
\end{center}
\end{document}

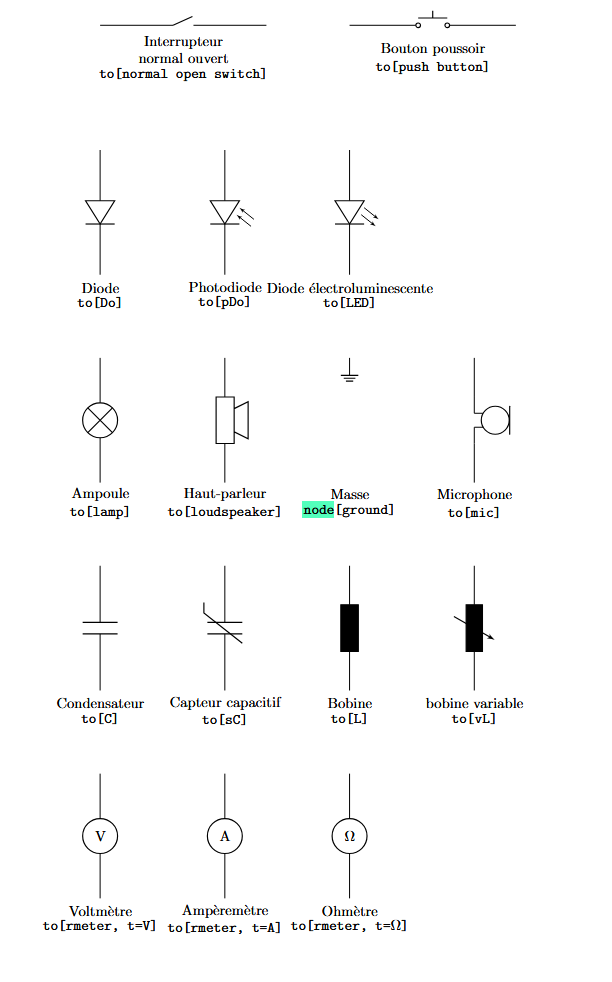

Plus des éléments utiles :
Les références sont également disponible en PDF.
Une réference des éléments compilé par Nicolas Le Boulaire, qui contient aussi les éléments moins fréquentés, se trouve sur developpez.com.
